PVC快速卷帘门

快速卷帘门：是一种以PVC涂层织物配置水平增强构件为帘布，上下快速卷动的内门。它适用于车间、库房、及洁净车间的内部隔断门，以快速启闭阻隔空气和温度的对流。

产品结构

产品结构

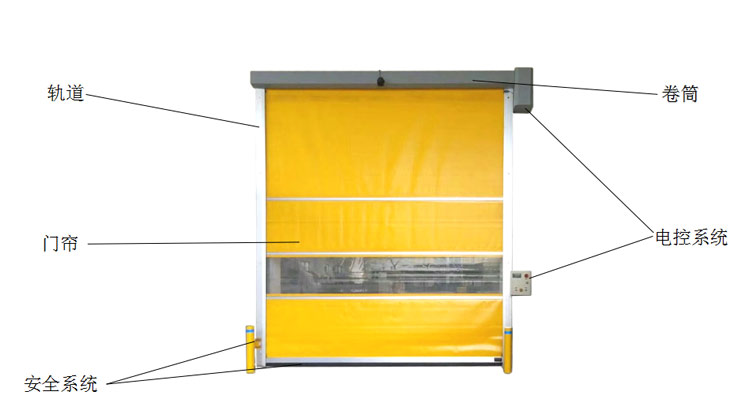

PVC快卷门由6个主要部件组成：

（1）门帘

（2）轨道

（3）卷筒

（4）电控系统

（5）安全系统

（6）其他选配

1.1.1门帘

门帘是由PVC涂层织物构成。门帘被缠绕在卷轴上，卷轴需要占用一定的建筑空间。

顶部：门帘的顶部固定在卷轴上，通过卷轴的旋转门帘被缠绕在卷轴上。卷轴被安装在门洞口上方的帘布包厢内。

底部：门的底部由铝合金底梁和底封胶皮构成，并配有安全气囊。这样的设计保证门下方的通行的人员或物品的安全。

侧部：门体的侧部由铝合金轨道及密封毛刷构成。这个设计可以使门帘与门柱在更小的摩擦下顺利的运行。

门帘颜色标配：红色RAL3002，蓝色RAL5002，黄色RAL1023，桔黄RAL2004和灰色RAL9022。

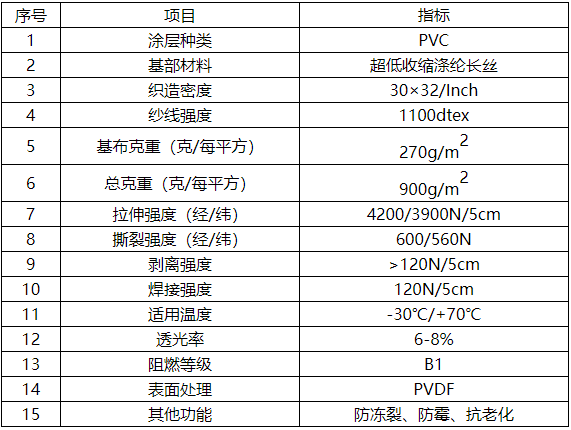

门帘性能参数

1.1.2轨道

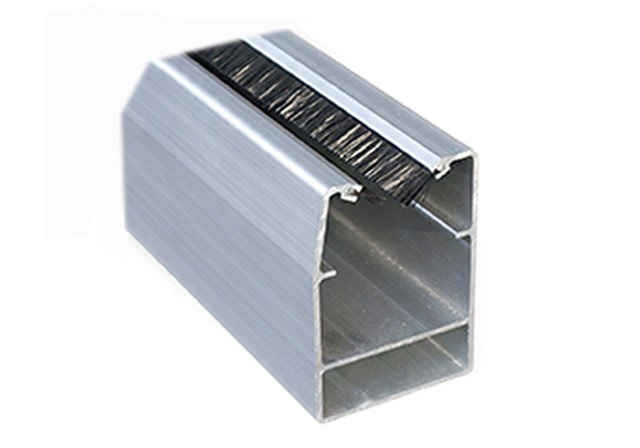

PVC快速卷帘门的轨道通常由铝合金材料制成，根据快速卷帘门的门帘大小，材料的厚度也不同，但是较少不低于2.5mm，这样才能保证它有足够的支撑力，能够防止快速门的下沉或变形。

1.1.3卷筒

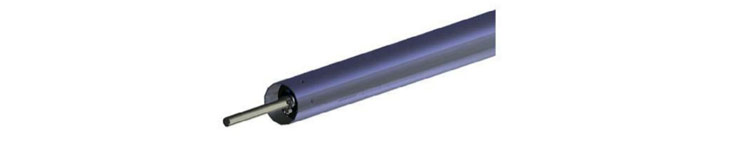

卷筒置于快卷门顶部帘布包厢内，采用优质高精度无缝钢管加工，确保卷筒高速卷动时的平衡。

卷筒有114mm和165mm两种规格，根据门的尺寸配置。

1.1.4电控系统

PVC快速卷帘门的电控系统主要由驱动电机、控制箱组成。

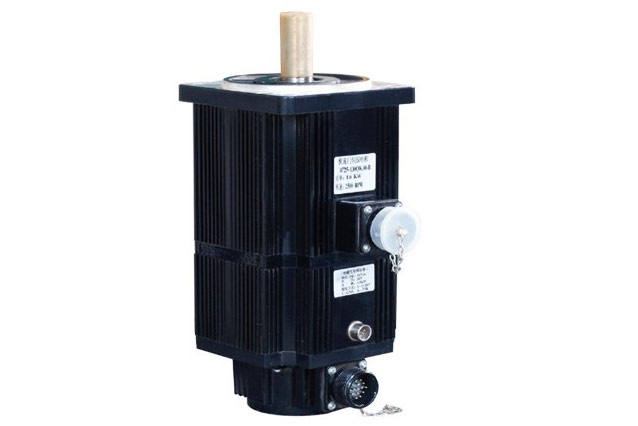

驱动电机的旋转来驱动门的开启和关闭。驱动电机来控制门的关闭速度。控制单元为门的运行提供速度调节和自动功能。

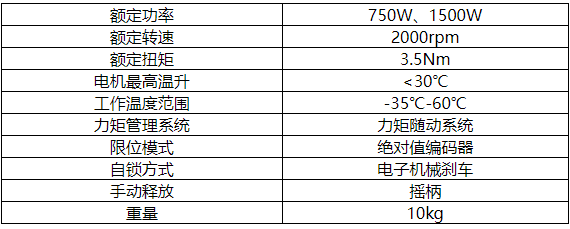

电机规格参数

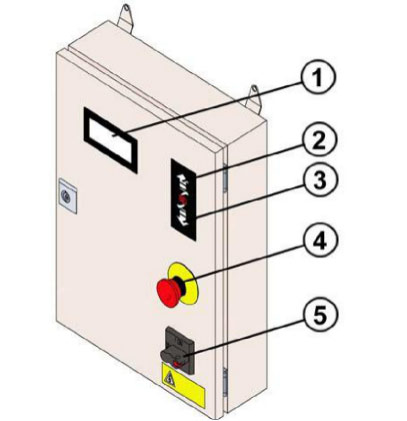

 控制箱安装在门洞口侧部的墙壁上。控制箱上有开门、关门、停止按钮和急停按钮。控制箱上还安装有主电源开关，可以通过旋转该开关来接通或断开供电电源。

（1）显示屏

（2）开门按钮

（3）关门按钮

（4）急停按钮

（5）电源开关

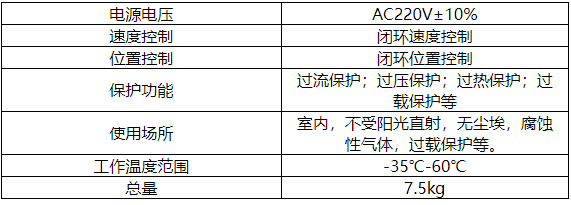

电控规格参数

1.1.5安全系统

PVC快速卷帘门的安全系统主要有安全气囊和红外对射装置组成。

红外对射装置：在门框的两侧会相对地安装一组红外对射，发射一束红外线光束，在门帘向下运行时，红外线光束要是被障碍物阻挡，安全保护系统就会发出命令，命令电机停止运行，并使门体自动向反方向运行，直至返回到开启状态。

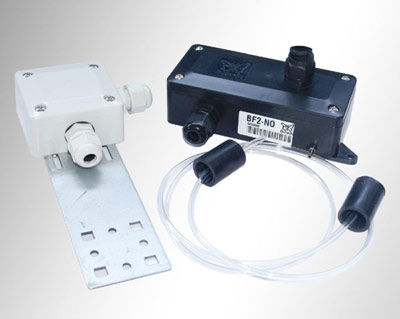

安全气囊：安全气囊一般是安装在快速门门帘下方底封胶皮内。平时气囊处于饱和状态，在门帘关闭的过程中，一旦遇到障碍物，压力过大就会导致气囊气体被挤压出去，此时门帘就会在装置的作用下立即向反方向运行，防止夹到障碍物，造成意外事故。

1.1.6其他选配

1、门帘：耐低温门帘-50~70℃

2、视窗：普通透明PVC视窗、防火透明PVC视窗

3、雷达：普通雷达、人车分流雷达

4、地磁

5、遥控

6、拉绳开关

7、光电控制

产品原理

PVC快卷门的工作原理：卷筒由两侧导轨上的轴承座支撑，门帘卷在卷筒上，开门机安装在卷筒的轴端，当控制箱在手动位置时，手按开启和关闭按钮，门帘卷起或落下实现门帘的启闭。到位由限位开关和伺服控制计数限位，确保30万次误差不到1mm；当控制系统在自动状态时，由雷达控制门的启闭，在关门过程中遇阻，气囊开关在不到1秒钟的时间内作出反应，门即反转回到全开状态。如装有红外光电开关的快卷门，当人物阻断红外线门帘同样回到全开状态。另可根据用户要求装设地磁感应器。

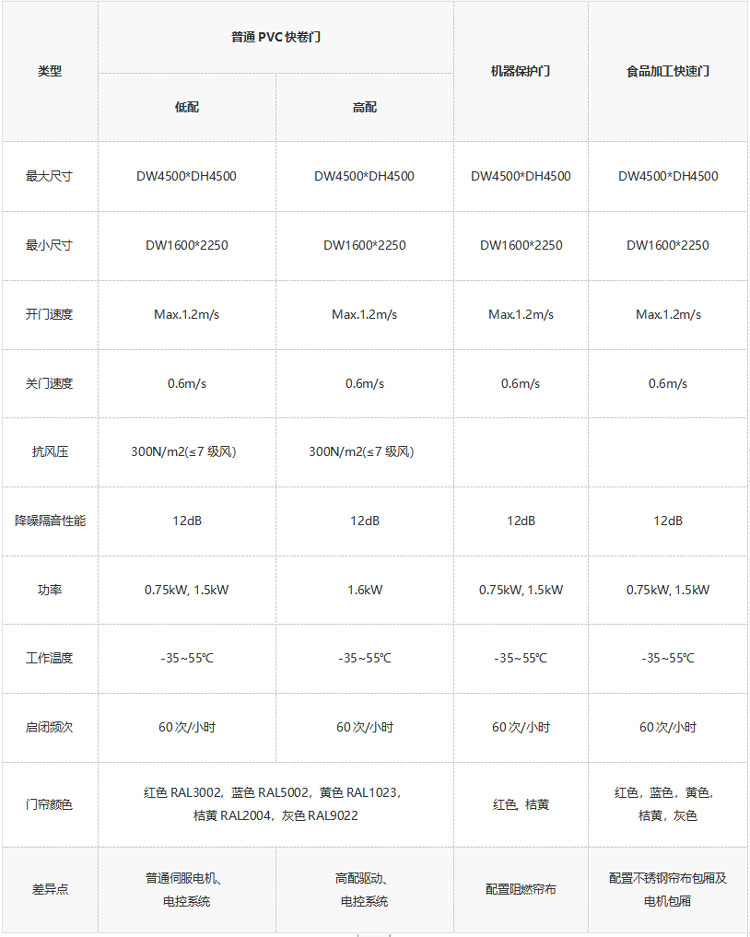

产品参数

产品特点

● 开、关门速度快，缩短了出入口的开放时间，减少了不同区间之间的空气对流和热能交换。

● 设有无线安全气囊、红外保护系统。在门体下行时遇人、物迅速回到全开状态。安全性好。

● 防尘、防灰、防虫、抗风，满足环境洁净的应用场所。
