软帘上叠门

1产品介绍

柔性上叠门又叫软帘上叠门，指的是由宽体软帘组成的单组或多组可上下升降堆积的门。主要有立柱、轨道、上下过梁、帘布固定架、帘布、绳轮、提升机构、安全保险机构、控制系统等部件组成。

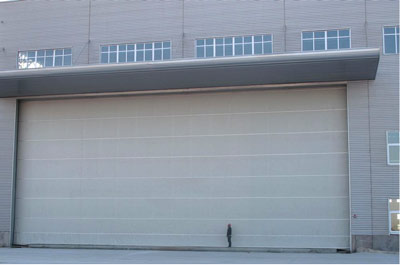

图1 柔性上叠门

1.1产品结构

柔性上叠门主要由底部下过梁、水平抗风梁(帘布固定架)、开门机、帘布、活动立柱、侧向导轨、密封系统、驱动传动系统、控制系统以及安全系统等部件组成。

1.1.1下过梁、顶梁

下过梁、顶梁一般采用矩形钢管焊接而成，下过梁弦杆受力部分材质建议采用Q345B，其余可采用Q235B。下过梁两端须设有钢丝绳断裂安全保护机构，顶梁用一定强度螺栓和压板固定在上框梁(网架)上。

1.1.2水平抗风梁(帘布固定架)

帘布固定架采用一定强度硬铝合金型材，许用应力一般达到260MPa。截面形状按上述理论设计为近似H型钢的截面，而非规则的矩形截面，在设计中由于跨度与梁高比大于10，不考虑剪应力影响。帘布固定架型材的长度若不够用需要进行绑接，接头处采用专用铝型材。掷接板的设计原理同水平梁，绑接板的材质同样采用铝合金，连接螺栓采用一定强度不锈钢，避免产生电化腐蚀。

大门一般来说，梁的横截面上同时存在着正应力和剪应力，但梁的强度通常都是由正应力强度条件控制的。梁弯曲时的正应力强度条件

σ_max=M_max/Z≤[σ]

当弯矩M已定时，最大正应力σ_max的数值与抗弯截面模量Z成反比。

因此，进行梁的设计时，在满足所需要的抗弯截面模量的前提下，应为横截面选择适当的形状，使其面积最小，以达到减轻自重和节约材料的目的。对于给定面积的矩形高度较大者较为经济。由于横截面上各点的正应力与各点到中性轴的距离成正比，当最外边缘点的应力到许用应力时，靠近中性轴处的正应力很小，未能充分发挥这些材料的能力。因此，凡是靠近中性轴聚集着较多材料的截面必然就不够合理。工字钢和H型钢就是在弯曲理论指导下设计出来的合理截面。工字形和H形等截面进一步发展是加大两翼缘间的距离，去掉实心的腹板而代之以竖杆和斜杆，这样就形成了桁架，故桁架是适用于大跨度更加合理的抗弯结构。

1.1.3开门机

开门机由机座、钢丝绳卷筒、减速电机等组成。

钢丝绳卷筒缠绕有钢丝绳，钢丝绳绕过门梁上的固定导向轮，向下绕过底析架上的动滑轮，再分别固定在门上框梁上，电机带动卷筒运转带动钢丝绳进行提升。

1.1.4帘布

柔性上叠门门扇内外侧由两层聚氟乙烯、外覆PVC膜布固定在门扇钢结构的两侧。

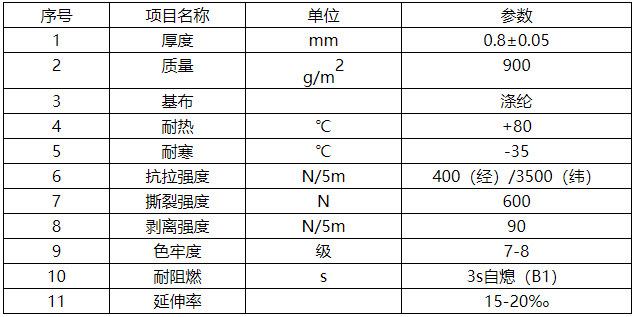

特种PVC复合面料技术数据表

1.1.5活动立柱

立柱采用箱型梁结构，在满足强度的同时重量要轻。立柱分固定部分和活动部分，固定立柱端固定在大门的上框梁(网架)上，活动立柱上端通过铰接连接在固定立柱下端，活动立柱的底部通过电动插销与地面相对固定。活动立柱下端与地面留有一定的间隙，来避免厂房行车在门洞口处负重和屋面承受较大雪荷载时上框梁(网架)下扰时，活动立柱与地面接触，导致活动立柱受压，立柱无法正常收、放。

活动立柱的上端设置有配重，下端设置有提升吊点，底部设置有检修门，检修门周边有补强措施，内部安装有电动插销。活动立柱提升时先启动电动插销，拔出插销，再启动提升电机，通过提升钢丝绳使活动立柱沿绞点在大门X、Z轴平面内向上旋转;关闭时先启动提升电机，放出提升钢丝绳，使活动立柱在立柱本身和配重的重力作用下沿绞点在大门X、Z轴平面内向下旋转(立柱关闭到位时关闭的动力主要由配重提供)，立柱关闭到位后再启动电动插销，插销伸出，把立柱与地面相对固定。

1.1.6侧向导轨

侧向导轨采用一定强度铝合金，许用应力260MPa;两侧设置有铝制挡风板，铝制挡风板上设置有三元乙丙密封条。

1.1.7密封系统

门扇与门洞两侧门框，门扇与门扇之间缝隙，均有良好密封。密封材料均采用优质三元乙丙橡胶，三元乙丙橡胶密封条性能如下

硬度(邵氏A型)≤60度。

老化系数(70℃±2×96小时)≤0.70

扯断力≥18.63MPa。

伸长率≥4.50%。

跑性温度＜-50℃。

1.1.8驱动传动系统

驱动电机及传动部分由机座、钢丝绳卷筒、减速电机等组成。

钢丝绳卷筒缠绕有钢丝绳，钢丝绳绕过门梁上的固定导向轮，向下绕过底桁架上的动滑轮，再分别固定在门上框梁上，电机带动卷筒运转带动钢丝绳进行提升。

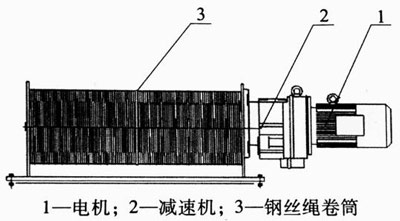

图2 柔性上叠门的驱动系统

1.1.9控制与安全系统

（1）技术保证

柔性升降大门的设计参照GB/T381-83起重机械设计规范；GBJ17-88钢结构设计规范；GBJ18-87型钢结构技术规范，电气按GB/T4942.2-1993标准。

（2）声光报警系统（警报装置、灯亮并报警）

柔性升降大门配有声光报警器，在升降运行时发出声、光信号，禁止操作人员在大门升降时在下面走动。

（3）下部限位器：在立柱下方的侧面，装有传感限位器，当下过梁到位时传感器作用，大门关闭。提升机构立即停止运行

（4）上部限位器：在横梁的底部装有顶杆和非接触式传感限位器，当大门起升接近顶部时，上部的上面水平框架接触到限位器的顶杆，起升机构立即停止运行。

（5）柔性升降大门的抗风力为650kg/m²。

（6）下过梁两端设有安全保险机构。

（7）柔性上叠门的控制箱上设有急停按钮。

1.2产品参数
